信頼の100年企業
ドイデンキの
アンテナ金具
耐風速70m/s設計を実現！※
累計納入台数5,000台以上！
NTTドコモビジネス
ワイドスターⅢ対応
※弊社独自の厳しい耐風速基準を採用。基準風速70m/s相当にて設計しています。
*DCM4010,4020Short,4040のみ。DCM4000 Compact,DCM4025 Short Setは除きます。
災害対策を検討する官公庁・市町村・企業様必須のNTTドコモビジネス製ワイドスターⅢ用※2外部アンテナ取付金具です。
外部アンテナを設置するためのアンテナ金具｢DCM4000シリーズ｣は、大手電力会社・通信会社・放送会社様に数多く導入いただいております。
※2 「ワイドスター」は日本🇯🇵の”国産通信衛星”を利用したNTTドコモビジネス様の提供する国内唯一の衛星移動通信サービスです。日本の災害に大変強い信頼性の高い通信手段です。
※スターリンクも取り付け可能です。ご希望の際にはお問い合わせください。
DCM4010 Tall
NTTドコモビジネス製 衛星外部設置アンテナ用取付金具
WidestarⅢ(ワイドスター3) 対応品
自立型取付金具ポール(H-1400)
耐風速 70m/s 設計※を実現！
地上設置におすすめ！
※基準風速70m/s相当にて設計しています。
ドイデンキ事業部は、耐風速＝基準風速としています
製品の特徴
| 対応地上高 | 30m以内 |
|---|---|
| 施工方法 | 所定の性能を発揮するためには、取付床面は、最低でも、 縦横1250mm、厚さ300mm(参考:およそ1.1t程度)のコンクリートの架台とし、 M16アンカーボルトで取り付けてください。 |
| 備考1 | 海洋沿岸部に設置の際は 塩害塗装オプションを指定してください。 |
| 備考2 | 周辺の自然環境等を配慮し、ポールに着色ができます。塗装をご希望の際は、環境塗装オプションをご指定ください。 |
| 備考3 | 設置箇所が地上高30m以上の場合には、金具の耐風圧の再計算および再設計が必要になりますので、お申し出ください。 |
製品の仕様
| 取付環境 | 自立型 |
|---|---|
| 材質 | 鉄製／溶融亜鉛メッキ処理 |
| 寸法 | 支柱長1,400mm |
| 付属品 | PEキャップ |
| 重量 | 約20kg |
| 環境塗装 | 設置環境に配慮した塗装（ただし、オプション） |
注意事項
記載の仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。
弊社の金具にNTTドコモビジネス製WidestarⅢ(ワイドスター3)用外部アンテナを所定の方法で取り付けた場合のみ所定の仕様・強度となります。
弊社金具に追加で部品を取り付けたり、所定の方法で取り付けなかった場合の仕様・強度は保証できませんのでご了承下さい。
DCM4020 Short
NTTドコモビジネス製 衛星外部設置アンテナ用取付金具
WidestarⅢ(ワイドスター3) 対応品
自立型取付金具ポール(H-500)
耐風速 70m/s 設計※を実現！
ブロック施工用もおすすめ！
※基準風速70m/s相当にて設計しています。
ドイデンキ事業部は、耐風速＝基準風速としています
製品の特徴
| 対応地上高 | 30m以内 |
|---|---|
| 施工方法 | 所定の性能を発揮するためには、取付床面は、最低でも、 縦横800mm、厚さ300mm(参考:およそ0.5t程度)のコンクリートの架台とし、 M12アンカーボルトで、コンクリート埋め込み長さ240mm以上にて取り付けてください。 |
| 備考1 | 海洋沿岸部に設置の際は 塩害塗装オプションを指定してください。 |
| 備考2 | 周辺の自然環境等を配慮し、ポールに着色ができます。塗装をご希望の際は、環境塗装オプションをご指定ください。 |
| 備考3 | 設置箇所が地上高30m以上の場合には、金具の耐風圧の再計算および再設計が必要になりますので、お申し出ください。 |
製品の仕様
| 取付環境 | 自立型 |
|---|---|
| 材質 | 鉄製／溶融亜鉛メッキ処理 |
| 寸法 | 支柱長500mm |
| 付属品 | PEキャップ |
| 重量 | 約10kg |
| 環境塗装 | 設置環境に配慮した塗装（ただし、オプション） |
DCM4025 Shortセット
NTTドコモビジネス製 衛星外部設置アンテナ用取付金具
WidestarⅢ(ワイドスター3) 対応品
DCM4020を簡易設置できる架台ブロックをセットにしています。
簡易施工用におすすめ！
※こちらのセットは耐風速70m/s対象外です
製品の特徴
| 耐風圧 | ブロック施工のため、強風には不向きです。バルコニーなど、床面の施工ができない箇所に向きます。 |
|---|---|
| 対応地上高 | 30m以内 |
| 備考1 | 海洋沿岸部に設置の際は 塩害塗装オプションを指定してください。 |
| 備考2 | 周辺の自然環境等を配慮し、ポールに着色ができます。塗装をご希望の際は、環境塗装オプションをご指定ください。 |
| 備考3 | 設置箇所が地上高30m以上の場合には、金具の耐風圧の再計算および再設計が必要になりますので、お申し出ください。 |
注意事項
記載の仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。
弊社の金具にNTTドコモビジネス製WidestarⅢ(ワイドスター3)用外部アンテナを所定の方法で取り付けた場合のみ所定の仕様・強度となります。
弊社金具に追加で部品を取り付けたり、所定の方法で取り付けなかった場合の仕様・強度は保証できませんのでご了承下さい。
DCM4040 Wall
NTTドコモビジネス製 衛星外部設置アンテナ用取付金具
WidestarⅢ(ワイドスター3) 対応品
ポール(H-1475)+壁掛金具セット
耐風速 70m/s 設計※を実現！
壁設置におすすめ！
※基準風速70m/s相当にて設計しています。
ドイデンキ事業部は、耐風速＝基準風速としています
製品の特徴
| 対応地上高 | 30m以内 |
|---|---|
| 施工方法 | 所定の性能を発揮するためには、 ・取り付けは、本製品のの取付金具(上下2個)をアンカー等で固定してください(*)。 ・壁には設計風速がかかった場合相当な力が加わります。強固な壁に取り付けてください。 *)T=5800[N]N=80[N]アンカー等の引張り強度Ta、せん断強度QaとしてT/Ta + N/Qa < 1.0であること。 ただし壁の強度は無限大とする。 弊社では、アンテナ支柱が取り付けられる建築物・造物と取り付け施工に関する関与も工法指導も致しません。 施工方法や材料を選択・管理については、建物設計者や施工者・管理者にご相談の上、 お客様ご自身にて判断頂きますようお願いいたします。 |
| 備考1 | 海洋沿岸部に設置の際は 塩害塗装オプションを指定してください。 |
| 備考2 | 周辺の自然環境等を配慮し、ポールに着色ができます。塗装をご希望の際は、環境塗装オプションをご指定ください。 |
| 備考3 | 設置箇所が地上高30m以上の場合には、金具の耐風圧の再計算および再設計が必要になりますので、お申し出ください。 |
製品の仕様
| 取付環境 | 壁面取付型 |
|---|---|
| 材質 | 鉄製／溶融亜鉛メッキ処理 |

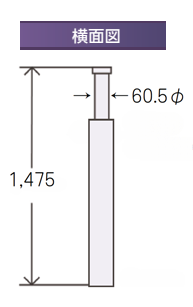

| 寸法 | ・ポール60.5φ ・支柱長1,475mm |
| 重量 | 約20kg |
| 環境塗装 | 設置環境に配慮した塗装（ただし、オプション） |
注意事項
記載の仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。
弊社の金具にNTTドコモビジネス製WidestarⅢ(ワイドスター3)用外部アンテナを所定の方法で取り付けた場合のみ所定の仕様・強度となります。
弊社金具に追加で部品を取り付けたり、所定の方法で取り付けなかった場合の仕様・強度は保証できませんのでご了承下さい。
DCM4000 Compact
NTTドコモビジネス製 衛星外部設置アンテナ用取付金具
WidestarⅢ(ワイドスター3) 対応品
簡易型折り畳み式ポール(H-600)+専用収納ケース+オイルコンパス
室内設置・持ち運びにおすすめ！
便利な3点セット！
折りたたみ式のアンテナ取り付け金具です。
使用時のみアンテナを屋外設置するのに便利です。緊急時でも簡単にアンテナが設置できるため、多くの官公庁・病院などで導入されています。
製品の特徴
| 付属品 | オイルコンパス、専用ケース、ゴムキャップ（脚部に取り付けられています） |
|---|
製品の仕様
| 取付環境 | 簡易型(折り畳み式) |
|---|---|
| 材質 | ステンレス製 |

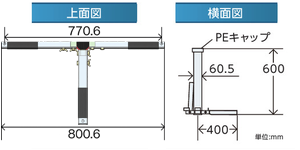

| 寸法 | 支柱長600mm |
| 付属品 | PEキャップ |
| 重量 | 約10kg |
注意事項
記載の仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。
弊社の金具にNTTドコモビジネス製WidestarⅢ(ワイドスター3)用外部アンテナを所定の方法で取り付けた場合のみ所定の仕様・強度となります。
弊社金具に追加で部品を取り付けたり、所定の方法で取り付けなかった場合の仕様・強度は保証できませんのでご了承下さい。
